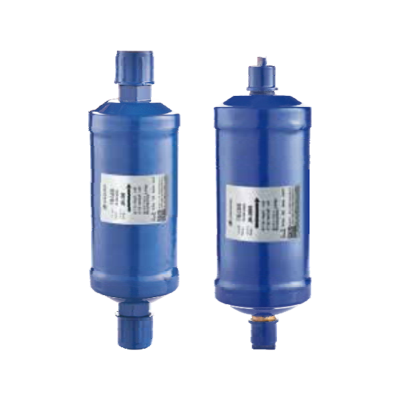

خشک کن فیلتر مبرد: انتخاب، قرار دادن و نگهداری برای عملکرد قابل اطمینان HVAC

راهنمای اندازه گیری فیلتر خشک کن فیلتر مبرد HVAC

چرا سایز بندی بسیار فراتر از "مناسب است؟"

انتخاب اندازه صحیح فیلتر خشک کن فقط یک تصمیم بسته بندی نیست. به طور مستقیم بر پایداری سیستم، عمر کمپرسور و بهره وری انرژی تأثیر می گذارد. واحدی که خیلی کوچک است می‌تواند به سرعت اشباع شود و به اسیدها، لجن و رطوبت اجازه می‌دهد تا مدت‌ها قبل از اینکه تجهیزات به فاصله زمانی خدمات مورد انتظار خود برسد، گردش کنند. برعکس، واحدی که به طور دلخواه بزرگ شده است می تواند افت فشار غیرضروری را تحمیل کند، مشکلات برگشت روغن را در بار کم ایجاد کند و تخلیه را پیچیده کند. در خطوط مایع، افت فشار بیش از حد، مکش مثبت خالص در دستگاه انبساط را کاهش می‌دهد و باعث چشمک زدن، اواپراتورهای گرسنگی و گرمای غیرقابل پیش‌بینی می‌شود. در خطوط مکش (که به طور موقت برای تمیز کردن یا خدمات ویژه استفاده می شود)، اندازه نامناسب می تواند باعث افت فشار و افزایش نسبت تراکم شود، که ظرفیت را فرسایش می دهد و دمای تخلیه را افزایش می دهد. بهترین روش متعادل کردن ظرفیت آلاینده، افت فشار مجاز در جریان جرمی طراحی، و ویژگی‌های ویسکوزیته مبرد است، با در نظر گرفتن اینکه مخلوط‌ها و مبردهای با فشار بالاتر رفتار متفاوتی با سیالات قدیمی دارند.

قوانین سرانگشتی که هنوز نیاز به تأیید دارند

برای تخمین‌های سریع، بسیاری از تکنسین‌ها اندازه خشک‌کن را با تناژ تجهیزات مرتبط می‌کنند، سپس انتخاب را بر اساس منحنی‌های جریان/افت فشار سازنده تأیید می‌کنند. به عنوان یک رویکرد کلی، خشک کن مایعی را انتخاب کنید که جریان نامی آن در دمای مبرد و چگالش شما افت فشار قابل قبولی را به همراه داشته باشد – که اغلب تحت کسری کوچک از یک بار (یا چند psi) در طراحی هدف قرار می گیرد. ظرفیت آلاینده باید برای سناریوی نصب مناسب باشد: تجهیزات جدید در لوله‌کشی تمیز می‌توانند از واحدهای فشرده استفاده کنند، در حالی که مقاوم‌سازی، فرسودگی یا سیستم‌هایی که در طول ساخت‌وساز طولانی در معرض محیط قرار می‌گیرند از حجم بیشتر و جرم خشک‌کننده بالاتر بهره می‌برند. همچنین نوع روغن و قابلیت اختلاط را وزن کنید. روغن‌های POE به سرعت رطوبت را از بین می‌برند، بنابراین کنترل رطوبت باقیمانده، به‌ویژه در مخلوط‌های HFC/HFO ضروری است. همیشه قوانین سرانگشتی را با داده های نمودار خاص برای محدوده دمایی و مبردی که در سرویس انتظار دارید مطابقت دهید.

مثال کار شده و مقایسه در کلمات

سیستم اسپلیت 5 تنی را تصور کنید که از یک مبرد معمولی با فشار بالا استفاده می کند. اگر یک خشک کن مایع بسیار کوچک انتخاب کنید، ممکن است کابینت را مرتب نگه دارید، اما احتمالاً افت فشار نسبتاً بیشتری را در جریان جرمی طراحی متحمل خواهید شد. هنگامی که ما یک کارتریج سایز متوسط ​​را با کارتریج کم اندازه مقایسه می کنیم، گزینه متوسط ​​​​به طور کلی افت فشار را در تناژ نامی کاهش می دهد در حالی که رطوبت بیشتری را ارائه می دهد، بنابراین در هنگام شکستن اولیه برای مدت طولانی تری موثر باقی می ماند. در مقایسه با یک قوطی صنعتی بزرگ، واحد سایز متوسط ​​معمولاً از حجم بیهوده جلوگیری می کند و خطر ورود روغن را در شرایط بار جزئی کاهش می دهد. بنابراین، انتخاب "راست میانی" جریان و ظرفیت را متعادل می کند و در عین حال خنک کننده فرعی پایدار را در دستگاه انبساط حفظ می کند.

جدول انتخاب تصویری (تأیید با داده های سازنده)

دام های رایج در اندازه گیری که باید از آنها اجتناب کنید

• نادیده گرفتن داده‌های جریان خاص مبرد و تکیه فقط به «برچسب‌های تناژ».
• فراموش کردن اثر افزایشی اتصالات و شیرها هنگام ارزیابی افت فشار.
• استفاده از اندازه یکسان برای پاکسازی اولیه و برای خدمات دائمی بدون ارزیابی مجدد.
• رد شدن از تخلیه دوم پس از تعویض خشک کن در سیستم های مشکوک.

فیلتر خشک کن برای سیستم های پمپ حرارتی

جریان دو جهته نیازمندی ها را تغییر می دهد

پمپ‌های حرارتی جریان مبرد را معکوس می‌کنند، بنابراین هر فیلتر خشک‌کنی که در مدار باقی می‌ماند، باید برای عملکرد دو جهته طراحی شود یا با شیرهای چک جفت شود که جریان مناسب را از طریق هسته تضمین می‌کند. یک خشک کن معمولی خط مایع یک طرفه ممکن است در خنک کننده عمل کند، اما در حالت گرمایش می تواند به یک محدودیت ناخواسته تبدیل شود یا حتی آلاینده ها را در قسمت اشتباه حلقه به دام بیندازد. مدل‌های دو جریانی با ارائه یک مسیر جریان تقریباً متقارن از طریق بستر و صفحه‌های خشک‌کننده، این امر را کاهش می‌دهند. در مقایسه با واحدهای تک جهتی، طرح‌های دو جریانی خطر افت فشار را در طول رویدادهای یخ‌زدایی کاهش می‌دهند و اختلالات بازگشت روغن را هنگام فعال شدن شیر معکوس به حداقل می‌رسانند. از آنجایی که یخ زدایی گاز داغ را از طریق مسیرهای غیرمعمول ارسال می کند، استقامت حرارتی خشک کن و پشتیبانی از صفحه نمایش برای جلوگیری از مهاجرت رسانه ها اهمیت ویژه ای پیدا می کند.

قرار دادن در اطراف سوپاپ های معکوس و سوپاپ ها

برای محافظت از دستگاه‌های اندازه‌گیری در هر دو حالت، تکنسین‌ها اغلب یک خشک‌کن دو جریانی را در خط قرار می‌دهند که در هر حالت عملیاتی به عنوان مایع عمل می‌کند، که همیشه در نگاه اول واضح نیست. در پمپ های حرارتی بسته بندی شده، قرارگیری استراتژیک در نزدیکی خروجی کویل داخلی یا خروجی کویل در فضای باز بستگی به محل قرارگیری خط مایع در طول گرمایش در مقابل سرمایش دارد. اگر از شیرهای چک برای وادار کردن جریان در جهت دلخواه از طریق خشک کن استاندارد استفاده می شود، Cv شیر و فشار ترک خوردگی را تأیید کنید تا مجموعه ترکیبی افت فشار بیش از حد ایجاد نکند. هنگامی که یک مجموعه دو جریان واقعی را با یک راه حل با سوپاپ مقایسه می کنید، گزینه دو جریان معمولاً لوله کشی ساده تر، اتصالات نشتی کمتر و تشخیص آسان تر را ارائه می دهد، در حالی که راه حل ممکن است زمانی جذاب باشد که موجودی محدود باشد اما نیاز به راه اندازی دقیق دارد.

شیوه های خدمات برای قابلیت اطمینان فصلی

پمپ‌های حرارتی نسبت به سیستم‌های صرفاً خنک‌کننده، تغییرات حالت بیشتری را تجربه می‌کنند و زمان کار سالانه‌تری را تجربه می‌کنند، بنابراین ظرفیت خشک‌کننده و استحکام صفحه نمایش اهمیت دارد. در طول بررسی‌های فصلی، بررسی کنید که خشک‌کن در حین یخ‌زدایی داغ کار نمی‌کند، به صدایی که به حرکت رسانه اشاره می‌کند گوش دهید، و خنک‌کننده فرعی پایدار را در هر دو جهت تأیید کنید. اگر یک رویداد فرسودگی یا رطوبت رخ داد، خشک‌کن‌های پاک‌کننده موقت خط مکش را برای جذب اسیدها و ذرات نصب کنید، سپس پس از خنثی شدن آزمایش‌های اسید و کاهش فشار در داخل اهداف، آن‌ها را بردارید یا جایگزین کنید. در مقایسه با گذاشتن خشک‌کن پاک‌کننده مکش به‌طور نامحدود، حذف آن پس از بازیابی، کارایی را حفظ می‌کند و از افت فشار مکش ناخواسته جلوگیری می‌کند.

جدول ملاحظات پمپ حرارتی

• قبل از متعهد شدن به قرار دادن، تأیید کنید که کدام خط در هر حالت مایع است.
• افت فشار پایه را در سراسر خشک کن در گرمایش و سرمایش ثبت کنید.
• پس از هر گونه تعمیر، عملکرد یخ زدایی را در حین نظارت بر سرمایش فرعی و فوق گرما آزمایش کنید.

خشک کن فیلتر مبرد هسته قابل تعویض در مقابل آب بندی

قابلیت سرویس دهی و چشم انداز چرخه عمر

پوسته‌های هسته قابل تعویض و خشک‌کن‌های کارتریج مهر و موم شده، اسید، رطوبت و ذرات را حذف می‌کنند، اما مشکلات مختلف چرخه حیات را حل می‌کنند. کارتریج های مهر و موم شده جمع و جور، مقرون به صرفه و در جایی ایده آل هستند که فضا کم است و خطر آلودگی کم است. هنگامی که کار نیاز به تمیز کردن مکرر دارد - پس از فرسودگی کمپرسور، در طول مقاوم‌سازی مرحله‌ای، یا در سیستم‌های بزرگ که سرباره و اکسیدهای جوش رایج هستند - یک پوسته هسته قابل تعویض امکان تعویض رسانه‌ها را بدون برش خط فراهم می‌کند. در شرایط خدمات خالص، رویکرد پوسته زمان خرابی را در تمیز کردن های متوالی کاهش می دهد و حرارت مکرر اجزای مجاور را محدود می کند. در مقایسه با کارتریج های مهر و موم شده، پوسته های هسته همچنین به شما امکان می دهند ترکیب هسته (ظرفیت اسیدی بالا، ذرات بالا یا متعادل) را تنظیم کنید. مبادله هزینه اولیه، فضا و نظم و انضباط مورد نیاز برای انجام تغییرات هسته ای تمیز بدون معرفی آلاینده های جدید است.

ظرفیت، افت فشار و مدیریت ریسک

در یک اندازه اتصال مشخص، پوسته‌ها معمولاً حجم‌های رسانه بزرگ‌تری را می‌پذیرند که ظرفیت آلودگی و رطوبت بالاتر و اغلب افت فشار کمتری را ایجاد می‌کند. این مزیت در سیستم های نامرتب با لوله کشی طولانی و لوازم جانبی متعدد رشد می کند. با این حال، کارتریج های مهر و موم شده در تجهیزات کوچکی که هر زانویی اهمیت دارد می درخشند و افت فشار از طریق یک کارتریج با اندازه مناسب کاملاً قابل قبول است. با مقایسه یک واحد مهر و موم شده با یک پوسته هسته در جریان یکسان، پوسته به طور کلی پنجره تمیز کردن طولانی‌تری و افزایش تدریجی افت فشار را در حین بارگیری فراهم می‌کند. برعکس، کارتریج‌های مهر و موم شده موجودی را ساده می‌کنند و احتمال انتخاب نادرست هسته را کاهش می‌دهند، که می‌تواند منبعی پنهان از تغییر عملکرد در کارخانه‌های پیچیده باشد.

انضباط رویه ای در طول تغییرات اصلی

هنگام تغییر یک هسته، بخش را جدا کنید، مبرد را در صورت لزوم بازیابی کنید، و از یک جریان کار استریل پیروی کنید: خطوط را باز کنید، سطوح نشیمنگاه را پاک کنید و از پارچه‌های پرزدار اجتناب کنید. پس از مونتاژ مجدد، یک تخلیه عمیق و یک آزمایش خلاء ایستاده برای تأیید سفتی و رطوبت کم انجام دهید. در مقایسه با برش و لحیم کاری برای جایگزینی یک واحد آب بندی شده، این روش تنش حرارتی روی شیرها و عایق های مجاور را کاهش می دهد، به ویژه در اتاق های مکانیکی شلوغ. با این وجود، در سیستم‌های اسپلیت کوچک، سادگی تعویض یک کارتریج مهر و موم شده می‌تواند برای خدمه‌هایی که به طور معمول پوسته‌ها را کنترل نمی‌کنند، سریع‌تر و کمتر در معرض خطا باشد.

جدول مقایسه: هسته قابل تعویض در مقابل مهر و موم

• زمانی که تغییرات مکرر فیلتر در حین پاکسازی پیش بینی می شود از پوسته استفاده کنید.
• کارتریج های مهر و موم شده را برای سیستم های فشرده با فواصل سرویس معمولی انتخاب کنید.
• پس از آلودگی شدید، خشک کن پاک کننده مکش را به طور موقت جفت کنید، سپس آن را بردارید.

خط مایع فیلتر خشک کن نشانگر رطوبت

آنچه که اندیکاتور به شما می گوید و چه چیزی نمی گوید

یک نشانگر رطوبت ادغام شده با یک شیشه دید دو بررسی سریع بصری ارائه می دهد: وجود حباب در جریان مایع و خشکی نسبی مبرد. عنصر رنگ با تغییر سایه به سطح رطوبت پاسخ می دهد، و یک نشانه سریع "برو / ممنوع" برای تکنسین ها ارائه می دهد. در مقایسه با تکیه بر تاریخچه تخلیه یا یک خواندن خلاء، یک نشانگر بازخورد مداوم را در طول عملیات و رویدادهای پس از سرویس اضافه می کند. با این حال، این یک ابزار آزمایشگاهی نیست. دما، نوع روغن و نور می توانند بر ادراک تأثیر بگذارند. به همین دلیل است که بهتر است در ترکیب با ساب خنک کننده اندازه گیری شده و سوپرگرم برای تایید سلامت سیستم استفاده شود.

تفسیر رنگ ها و رفتار قاطعانه

قبل از اقدام، تأیید کنید که نمودار مرجع نشانگر برای عنصر خاص نصب شده اعمال می شود. به عنوان یک گردش کار کلی، دما و فشار خط مایع را بررسی کنید، خنک‌سازی فرعی را محاسبه کنید و سپس رنگ را بخوانید. اگر نشانگر وضعیت «مرطوب» را در حالی که خنک‌کننده فرعی کم است نشان دهد و حباب‌ها ظاهر شوند، احتمالاً سیستم حاوی گاز فلاش و رطوبت اضافی است - خشک‌کن خط مایع را جایگزین کرده و دوباره تخلیه کنید. اگر اندیکاتور به سمت "خشک" گرایش پیدا کرد اما حباب ها همچنان ادامه داشت، روی خنک سازی فرعی و محدودیت احتمالی در بالادست تمرکز کنید. در مقایسه با حدس زدن از یک علامت، این رویکرد ترکیبی عیب‌یابی را کوتاه می‌کند و بازدیدهای مکرر را کاهش می‌دهد.

سرنخ های حباب در مقابل موارد مثبت کاذب

حباب‌ها می‌توانند به معنای گاز فلاش ناشی از خنک‌سازی ناکافی، محدودیت یا مشاهده ساده در هنگام راه‌اندازی یا بلافاصله پس از یخ‌زدایی با گاز داغ باشند. محیط گرم روی شیشه دید نیز می تواند بر آنچه می بینید تأثیر بگذارد. در مقایسه با یک جریان پایدار و بدون حباب تحت بار ثابت، کف متناوب در طول گذرا کمتر نگران کننده است. اگر حباب ها با یک نشانگر مرطوب مطابقت دارند، ابتدا آن را به عنوان یک مشکل رطوبت در نظر بگیرید. اگر نشانگر خشک است اما حباب‌ها باقی می‌مانند، خنک‌کننده فرعی، سطح گیرنده و عملکرد کندانسور را بررسی کنید.

جدول مرجع: قرائت های شاخص معمولی

• همیشه خواندن نشانگر را با ساب خنک کننده و سوپرگریت اندازه گیری شده مقایسه کنید.
• هنگام ارزیابی رنگ، شیشه دید را از نور مستقیم خورشید محافظت کنید.
• پس از تغییرات خشک‌تر، رنگ نشانگر گزارش و معیارهای سیستم به عنوان خط پایه جدید.

بهترین قرار دادن خشک کن فیلتر مبرد در خط

اصول قرار دادن خط مایع

رایج ترین مکان دائمی برای خشک کن فیلتر خط مایع پایین دست کندانسور (یا گیرنده، در صورت وجود) و بالادست دستگاه انبساط است. این آرایش از دستگاه اندازه گیری در برابر ذرات محافظت می کند و تضمین می کند که مبرد در هنگام گاز خشک می ماند و از تشکیل یخ در دهانه یا دریچه شیر جلوگیری می کند. در مقایسه با نصب خشک کن در بالادست، قرار دادن آن در نزدیکی دستگاه انبساط طول لوله را کاهش می دهد که رطوبت جدید پس از کم آبی وارد آن می شود. در سیستم‌های دارای گیرنده، بسیاری از تکنسین‌ها ترجیح می‌دهند خشک‌کن را در خروجی گیرنده نصب کنند تا هر چیزی که از انبار خارج می‌شود فیلتر شود. اگر سیستم شامل چندین دستگاه توسعه باشد، یک خشک کن اختصاصی در هر شاخه می تواند انعطاف پذیری را بهبود بخشد و تشخیص را ساده کند.

موارد خاص: پمپ های حرارتی و سیستم های پیچیده

پمپ های حرارتی و سیستم های چند حالته نیاز به تفکر دقیق دارند زیرا "خط مایع" با حالت کار تغییر می کند. یک خشک کن دو جریانی که در جایی قرار دارد که مایع در گرمایش و سرمایش وجود دارد، بدون توجه به جهت جریان، حفاظت را حفظ می کند. در سیستم‌های VRF با انشعاب‌های زیاد، قرار دادن خشک‌کننده‌ها اغلب در نزدیکی واحد مرکزی با صافی‌های اضافی یا فیلترهای شاخه‌ای است که در آن خطر آلودگی زیاد است. در مقایسه با یک خشک کن مرکزی، حفاظت توزیع شده می تواند تأثیر خرابی محلی را به حداقل برساند و خدمات را به شاخه آسیب دیده محدود کند.

مراحل راه اندازی و تایید

پس از نصب، با اندازه‌گیری افت فشار در خشک‌کن در بار طراحی و با تأیید ساب خنک‌کننده پایدار در ورودی دستگاه انبساط، قرارگیری صحیح را تأیید کنید. اگر افت فشار بیش از حد باشد، ممکن است یک واحد بزرگتر یا یک موقعیت جابجا شده با خمش های بالادست کمتر لازم باشد. در مقایسه با اصلاح نشدن چیدمان حاشیه‌ای، بهینه‌سازی محل قرارگیری به سرعت از طریق کاهش تماس‌های مزاحم و راحتی مداوم نتیجه می‌دهد. هنگامی که در طول دوره پاکسازی شک دارید، شیرهای سرویس را نصب کنید تا امکان جابجایی موقت خشک کن یا خشک کن های موازی فراهم شود. هنگامی که سیستم تثبیت شد، اجزای موقت را حذف کرده و پیکربندی دائمی را دوباره برقرار کنید.

مقایسه گزینه های قرارگیری

• خشک کن دائمی خط مایع را تا حد امکان نزدیک به ورودی دستگاه انبساط قرار دهید.
• از شیرهای سرویس برای خشک‌کن‌های تمیزکننده موقت استفاده کنید تا بعداً حذف آن آسان شود.
• افت فشار را در سراسر خشک کن برای مقایسه در آینده ثبت کنید.
