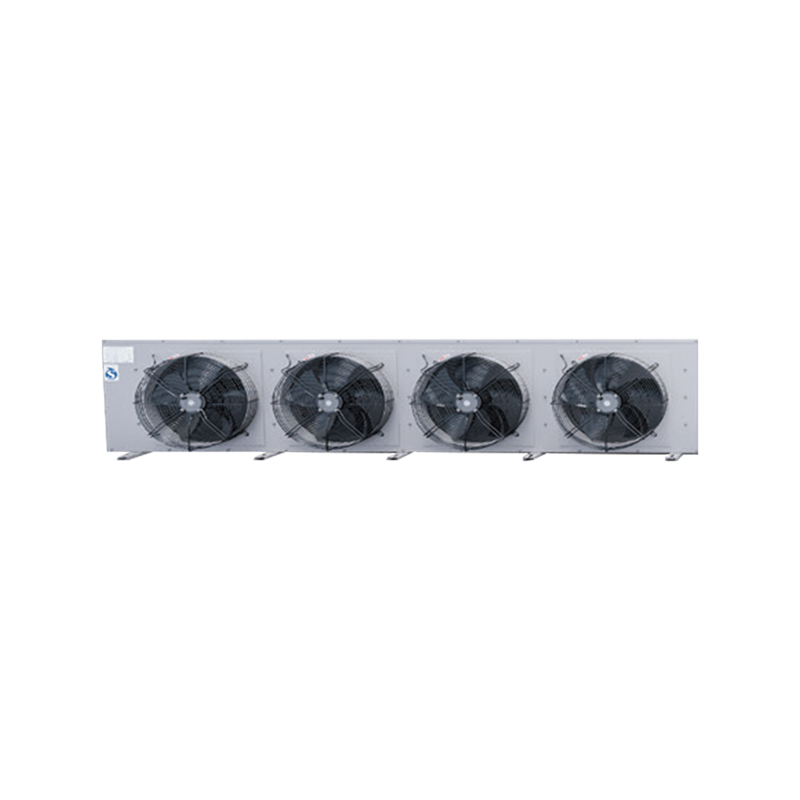

پوسته: قطعات ورق فلزی سازه ای از صفحات فولادی با کیفیت بالا ساخته شده اند و سطوح همگی به صورت الکترواستاتیک فسفاته شده و با تجهیزات پاشش اتوماتیک وارداتی پاشیده می شوند که دارای مقاومت در برابر خوردگی قوی است و می تواند با محیط های کاربری مختلف سازگار شود.
برای اطمینان از کیفیت سطح خوب در طول عمر دستگاه. پوسته های آلومینیومی یا فولادی ضد زنگ را می توان با توجه به نیاز کاربر سفارشی کرد.
سینی آب: با زاویه ای مایل طراحی شده است تا تخلیه صاف آب یخ زدایی را تسهیل کند، از آب شناور جلوگیری کند و از تجمع آب در سینی آب جلوگیری کند.
لوله تبادل حرارت: لوله مسی با رزوه داخلی با دندانه بالا برای راندمان انتقال حرارت بالا انتخاب شده است.
باله ها: پذیرش باله های آلومینیومی هیدروفیل با نام تجاری جدید موج سینوسی، افزایش اغتشاش هوا، تقویت ضریب انتقال حرارت و بهبود بسیار عملکرد انتقال حرارت؛
فن: فشار استاتیک بالا، فن جریان محوری روتور خارجی با قدرت بالا، مناسب برای محیط های با رطوبت بالا، راندمان بالا، مصرف انرژی کم، ضد آب و ضد گرد و غبار، با عملکرد عالی؛ کارخانه فن
تست های تعادل ایستا و پویا را قبلا گذرانده اید.
یخ زدایی: لوله های گرمایش برقی یخ زدایی فولاد ضد زنگ کم مصرف با سرعت یخ زدایی سریع و یخ زدایی کامل و در عین حال اجتناب از اتلاف گرما، به طور منحصر به فرد و معقول انتخاب و چیده شده اند.
عمر مفید لوله های گرمایش الکتریکی را افزایش دهید.
جعبه اتصال برق: جعبه اتصال دارای مقاومت در برابر دمای پایین، خاصیت ضد آب و گرد و غبار، مقاومت در برابر شعله بالا است و برای سیم کشی و نگهداری آسان در قسمت جلو نصب می شود.
فاصله باله: فاصله استاندارد 4.5 میلی متر، 6 میلی متر و 9 میلی متر است. فاصله ورق قابل تنظیم 12 میلی متر و 18 میلی متر برای رفع نیازهای کاربر.
نوع مبرد: مبرد R404A را می توان انتخاب کرد، R507A، R22، R134A، R407C و R410A را می توان با توجه به نیاز کاربر سفارشی کرد.
اواپراتور:
1. طرح منحصر به فرد دسته لوله به طور کامل مسائل کلیدی مانند تغییرات در حالت مبرد، سرعت جریان، افت فشار، و یکنواختی توزیع در شرایط تبخیر را در نظر می گیرد، که منجر به عملکرد انتقال حرارت بالاتر کولر سطح تبخیرکننده می شود.
2. طراحی مبدل حرارتی کارآمد و فشرده، با لوله های تبادل حرارتی داخلی رزوه ای تقویت شده به شکل چنگال.
3. لوله های تبادل حرارت و پره های آلومینیومی هیدروفیل به صورت مکانیکی منبسط می شوند تا لوله های مسی را با ورقه های آلومینیومی محکم ببندند تا بازده انتقال حرارت بهینه حاصل شود.
4. جداکننده مایع اواپراتور و مدار مبرد بهینه شده اند تا از راندمان بهینه تبادل حرارت در محیط های کاربردی مختلف اطمینان حاصل شود.
5. طراحی منحصر به فرد بادگیر در زیر مبدل حرارتی قرار دارد تا از اتصال کوتاه جریان هوا جلوگیری کند.

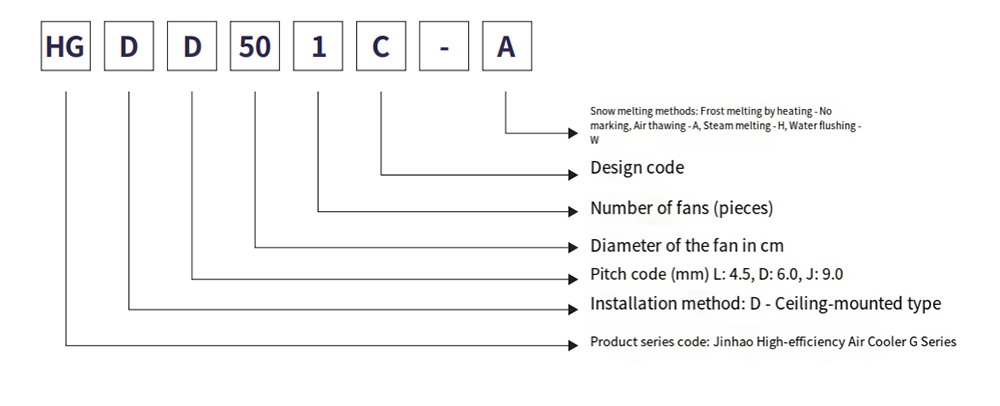

توضیحات مدل
جدول پارامترهای فنی (R404الف)
پارامترهای فنی یک کولر با راندمان بالا برای سقف یخبندان برقی
فاصله فیلم: 4.5 میلی متر
| مدل | ظرفیت خنک کننده کیلو وات | حجم لوله | پارامترهای فن | گرمایش الکتریکی ذوب برف | |||||
| Sسی1 | Sسی2 | dm² | تعداد تیغه x قطر | پاور دبلیو | حجم هوا m³/h | محدوده m | کویل کیلووات* شاخه | تشت آب کیلووات*شاخه | |
| HجیDL 501سی | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0.28 * 6 | 0.28 * 2 |
| HGDL501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0.30 * 6 | 0.30 * 2 |
| HGDL 501E | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0.30 * 8 | 0.30 * 2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0.40 * 8 | 0.4 * 2 |
| HGDL 502D | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0.72 * 6 | 0.72 * 2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2*600 | 13700 | 13 | 0.72 * 6 | 0.72 * 6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0.72 * 10 | 0.72 * 2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0.72 * 10 | 0.72 * 2 |
| HGDL602اف | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0.72 * 10 | 0.72 * 2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0.95 * 10 | 0.95 * 2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0.87 * 12 | 0.87 * 4 |
| HGDL603اف | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1.03*12 | 1.03 * 4 |
| HGDL633اف | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1.03 * 14 | 1.03 * 4 |
جدول پارامترهای فنی (R404الف)
پارامترهای فنی یک کولر با راندمان بالا برای سقف یخبندان برقی
فاصله فیلم: 6.0 میلی متر
| مدل | ظرفیت خنک کننده کیلو وات | حجم لوله | پارامترهای فن | گرمایش الکتریکی ذوب برف | ||||||
| Sسی1 | Sسی2 | SC3 | dm² | تعداد تیغه x قطر | پاور دبلیو | حجم هوا m³/h | محدوده m | کویل کیلووات* شاخه | سینی آب کیلووات*شاخه | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0.28 * 8 | 0.28 * 2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0.30 * 8 | 0.30 * 2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0.30 * 10 | 0.30 * 2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0.40 * 10 | 0.4 * 2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0.72 * 8 | 0.72 * 2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2*600 | 14500 | 13 | 0.72 * 8 | 0.72 * 6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0.72 * 12 | 0.72 * 2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0.72 * 12 | 0.72 * 2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0.72 * 12 | 0.72 * 2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0.95 * 12 | 0.95 * 2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0.87 * 12 | 0.87 * 4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1.03*12 | 1.03 * 4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1.03 * 14 | 1.03 * 4 |
جدول پارامترهای فنی (R404الف)
پارامترهای فنی یک کولر با راندمان بالا برای سقف یخبندان برقی
فاصله فیلم: 9.0 میلی متر
| مدل | ظرفیت خنک کننده کیلو وات | حجم لوله | پارامترهای فن | گرمایش الکتریکی ذوب برف | ||||||
| SC3 | SC4 | SC5 | dm² | تعداد تیغه x قطر | پاور دبلیو | حجم هوا m³/h | محدوده m | کویل کیلووات* شاخه | سینی آب کیلووات*شاخه | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0.28 * 8 | 0.28 * 2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0.30 * 8 | 0.30 * 2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0.30 * 10 | 0.30 * 2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0.40 * 10 | 0.4 * 2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0.72 * 8 | 0.72 * 2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2*600 | 15000 | 13 | 0.72 * 8 | 0.72 * 6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0.72 * 12 | 0.72 * 2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0.72 * 12 | 0.72 * 2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0.72 * 12 | 0.72 * 2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0.95 * 12 | 0.95 * 2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0.87 * 12 | 0.87 * 4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1.03*12 | 1.03 * 4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1.03 * 14 | 1.03 * 4 |

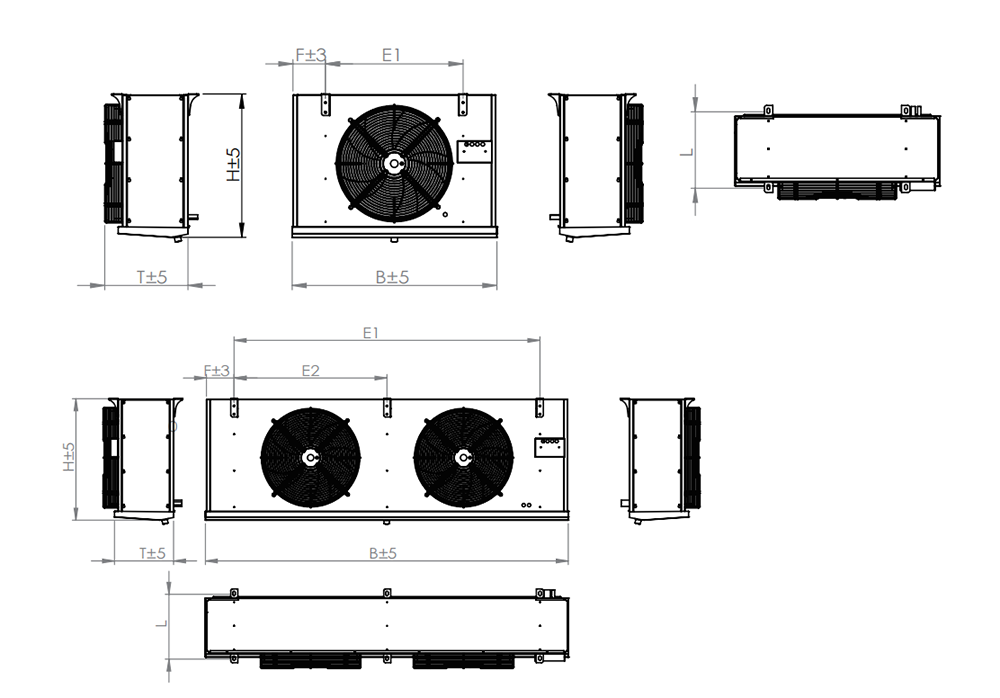

ابعاد ظاهری و نصب
ابعاد ظاهری و نصب of a high-efficiency electric frost ceiling air cooler
فاصله فیلم: 4.5 میلی متر
| مدل | مشخصات رابط (mm) | ابعاد ب*T*H | ابعاد نصب | وزن | نشانه گذاری نقشه کلی | |||||
| لوله ورودی/بازگشت | زهکشی/(اینچ) | LxWxH(mm) | L | E1 | E2 | E3 | F | سابقه پزشکی | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | الف |
| HGDL501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | الف |
| HGDL501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | الف |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | الف |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | ب |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | ب |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | ب |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | ب |
| HGDL602اف | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | ب |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | ب |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | ب |
| HGDL603اف | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633اف | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
ابعاد ظاهری و نصب
ابعاد ظاهری و نصب of a high-efficiency electric frost ceiling air cooler
فاصله فیلم: 6.0 میلی متر
| مدل | مشخصات رابط (mm) | ابعاد ب*T*H | ابعاد نصب | وزن | نشانه گذاری نقشه کلی | |||||
| لوله ورودی/بازگشت | زهکشی/(اینچ) | LxWxH(mm) | L | E1 | E2 | E3 | F | سابقه پزشکی | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | الف |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | ب |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | ب |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | ب |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | ب |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | ب |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | ب |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | ب |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
ابعاد ظاهری و نصب
ابعاد ظاهری و نصب of a high-efficiency electric frost ceiling air cooler
فاصله فیلم: 9.0 میلی متر
| مدل | مشخصات رابط (mm) | ابعاد ب*T*H | ابعاد نصب | وزن | نشانه گذاری نقشه کلی | |||||
| لوله ورودی/بازگشت | زهکشی/(اینچ) | LxWxH(mm) | L | E1 | E2 | E3 | F | سابقه پزشکی | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | الف |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | ب |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | ب |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | ب |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | ب |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | ب |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | ب |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | ب |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
نکته 1: استانداردهای طراحی:
| شرایط استاندارد انتقال حرارت | دمای هوای ورودی | دمای تبخیر | دمای نسبی | دمای نسبی | سوپر گرما |
| Sسی1 | 10 ℃ | 0℃ | 85% | 1.35 | 6.5 هزار |
| Sسی2 | 0℃ | -8 درجه سانتیگراد | 85% | 1.15 | 5.2K |
| SC3 | -18 درجه سانتیگراد | -25 درجه سانتیگراد | 95% | 1.05 | 4.6 هزار |
| SC4 | -25 درجه سانتیگراد | -31 درجه سانتیگراد | 95% | 1.01 | 3.9 هزار |
| SC5 | -34 درجه سانتیگراد | -40 درجه سانتیگراد | 95% | 1.01 | 3.9 هزار |
نکته 2: ضریب تبدیل مبرد
| مبردها | شرایط عملیاتی | R22 | R404A | R507 | R134a |
| عامل تصحیح | Sسی1 | 0.95 | 1 | 1 | 0.93 |
| عامل تصحیح | Sسی2 | 0.95 | 1 | 1 | 0.91 |
| عامل تصحیح | SC3 | 0.95 | 1 | 1 | 0.85 |
